BI2 fan-coilok
Ismerd meg a Bi2 termékcsaládot: egyetlen készülékkel fűtés, hűtés és páramentesítés – mindez mindössze 12,9 cm mélységben.
Elnevezések jelentései:
SL: Hagyományos ventilátoros fan-coil, levegő-víz hőcserélővel.
SLR: beépített sugárzó fűtőpanellel kiegészített változat.

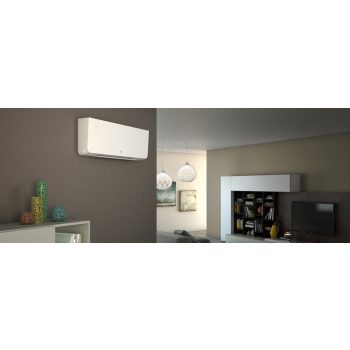

SLW: fali kivitel (Bi2 Wall).
INVERTER DC (Direct Current): egyenáramú, inverteres ventilátormotor. Az inverter egy olyan elektronikus eszköz vagy vezérlési technológia, amely a motorok fordulatszámát és teljesítményét nem ki-be kapcsolással, hanem fokozatmentesen, a pillanatnyi igényekhez igazodva szabályozza, így biztosítva az energiatakarékosabb, csendesebb és egyenletesebb működést.
400: méret-/teljesítménykategória.
TR (Touch Remote): Akkor előnyös, ha helyiségenként önálló vezérlést szeretnétek, a készülék saját kezelőfelületével.
AR (Analogic Remote): Akkor előnyös, ha a ház központi termosztátos vagy épületautomatizálási vezérlést kap, és a fan-coilokat ehhez illesztik.
2V: kétjáratú szelep, a vízáramlást nyitja vagy zárja.
3V: háromjáratú szelep, a vízáramlást átváltja, illetve megkerüli a hőcserélőt (bypass).

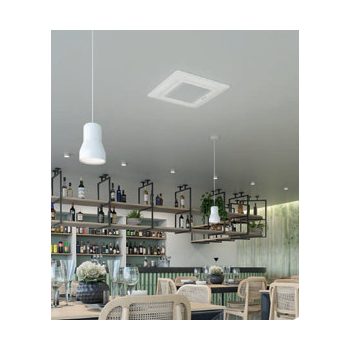

CST: Cassette – mennyezeti kazettás kivitel.
B DC: Brushless DC (kefe nélküli egyenáramú) elektromos motorra utal, amellyel a készülék fel van szerelve.
S1: A sorozat adott verziója vagy generációs jelölése.

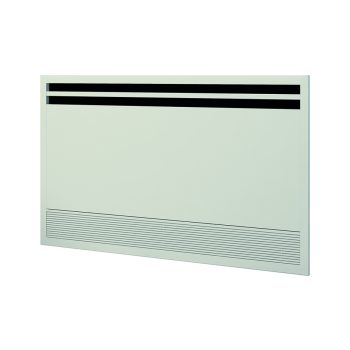

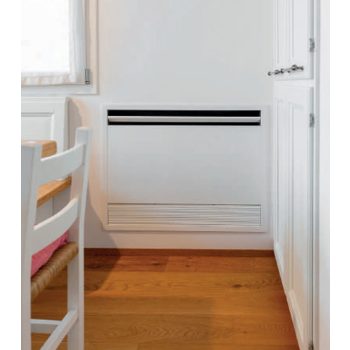

RECESSED: Falba, álmennyezetbe vagy gipszkarton fülkébe süllyeszthető kivitel, amellyel a berendezés szinte teljesen elrejthető a szem elől (általában csak a szellőzőrács vagy a takarólap látszódik).
SLI: Burkolat nélküli, rejtett/beépített kivitel.
SLIR: Rejtett beépítésű fan-coil integrált sugárzó fűtőpanellel (radiant panel).

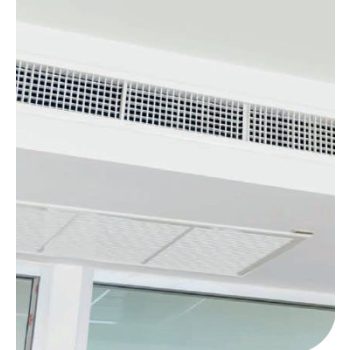

P: Plenum – légcsatornázható kivitel.
P F: Front – elülső levegőbeszívás.
P B: Back – hátulsó levegőbeszívás.
Alábbi linken keresztül érhetők el a Bi2 fan-coilok kiegészítői:
https://www.olimpiasplendid.com/Downloadfile/EN_AccessoriBi2
Kiegészítők magyar fordítása:
Vezérlőegységek és termosztátok
INDRZ – Modbus vezérlőkészlet címzése
A TR vezérlők és a B0872 vezérlők Modbus-címeinek beállítása szükséges abban az esetben, ha a készülékeket Modbus kommunikációs kapcsolaton keresztül, SiOS Control, Bticino MyHome vagy bármilyen más, Modbus kommunikációt támogató épületautomatizálási (BMS) rendszerrel kívánják vezérelni.
A címzés helyszíni beállítását a telepítést végző szakembernek kell elvégeznie.
B0872 – Beépített, önálló, sík érintővezérlő készlet
Háttérvilágítású kijelzővel rendelkezik, amely megjeleníti a kívánt hőmérsékletet. Érintőgombokkal, üzemmód- és ventilátorfokozat-választással.
Állítható szobatermosztát, valamint az alábbi üzemmódok választhatók:
Szellőztetés
Nyári üzem
Téli üzem
Automatikus üzem
Ventilátorprogramok:
Csendes
Automatikus
Maximális
Éjszakai
Minimum vízhőmérséklet-érzékelő funkcióval rendelkezik. Jelenlétérzékelő csatlakoztatására alkalmas bemenettel és két darab 230 V AC kimenettel rendelkezik a mágnesszelepek vezérléséhez. A felhasználói felületen keresztül korrigálható a mért szobahőmérséklet. Távirányítóval együtt szállítva.
Billentyűkombinációval aktiválható a Modbus RS485 ASCII vagy RTU protokoll szerinti távvezérlés. Kombinálható B0736 vezérlővel, Bticino MyHome és SiOS Control rendszerekkel. Szín: RAL 9003.
B0873 – Elektronikus érintkezős / 0–10 V-os távvezérlő készlet
Elektronikus interfészkártya 0–10 V-os analóg bemeneten vagy kontaktusokon keresztüli vezérléshez.
Sugárzó technológiájú fan-coil készülékek esetén kontaktusos üzemmódot kell használni, és ellenőrizni kell, hogy a csatlakoztatott vezérlőrendszer támogatja-e az Olimpia Splendid sugárzó technológiájának vezérlési logikáját.
230 V AC kimenettel rendelkezik a mágnesszelep vezérléséhez, valamint vízhőmérséklet-érzékelő bemenettel, minimumhőmérséklet-ellenőrzési funkcióval.
Kombinálható B0921 érintőgombos, falra szerelhető termosztáttal (sugárzó fan-coil készülékekhez nem használható), illetve más gyártók épületautomatizálási és BMS-rendszereivel, amelyek kontaktusos vagy 0–10 V-os vezérlést támogatnak. Szín: RAL 9003.
B1236 – Vezeték nélküli, programozható termosztát
Vezeték nélküli, falra szerelhető programozható termosztát, amely TR vagy B0872 vezérlőkkel kompatibilis. Fekete-fehér kijelzővel rendelkezik.
Vezeték nélküli kapcsolat a készülékkel. Vezérlés az OS Smart System alkalmazáson keresztül.
Használatához kötelező a B1237 vezeték nélküli készlet.
B1237 – S1 vezeték nélküli készlet
A TR vagy B0872 vezérléssel rendelkező Bi2 készülékek elektronikájára szerelhető. Lehetővé teszi a készülékek vezérlését az OS Smart System alkalmazáson keresztül.
Helyszíni telepítésre szolgáló készlet. Minden olyan készülékhez külön készlet szükséges, amelyet a B1236 vezeték nélküli termosztáttal kívánnak vezérelni.
B1130 – Vezeték nélküli készlet
A TR vagy B0872 vezérléssel rendelkező Bi2 készülékek elektronikájára szerelhető. Lehetővé teszi a készülékek vezérlését az OS Smart System alkalmazáson keresztül.
Helyszíni telepítésre szolgáló készlet. Minden vezérelni kívánt készülékhez egy-egy készlet szükséges. Bi2 Naked esetén minden B0736 vezérlőhöz külön készlet kell.
B0736 – Modbus kommunikációs, falra szerelhető programozható termosztátkészlet
RS485 Modbus csatlakozással rendelkezik. Akár 30 készülék vezérlésére alkalmas.
Beállítási lehetőségek:
Kívánt hőmérséklet
Üzemmód
Ventilátorfokozat
Kézi üzemmód / programozható termosztát üzemmód
A szobahőmérséklet-érzékelő a vezérlőbe van beépítve. Háttérvilágítású LCD-kijelzővel rendelkezik. Jelenlétérzékelő-bemenettel, kettős szigetelésű 230 V / 12 V AC tápegységgel és tartalék akkumulátorral felszerelt.
Falra szerelhető, a szabványos 503-as süllyesztett szerelődoboz furattávolságával kompatibilis.
TR, B0872, SiOS Control és B1130 vezérlőkkel kombinálható az OS Smart System alkalmazás használatához.
B0921 – Érintőgombos, falra szerelhető termosztátkészlet
Digitális termosztát beépített szobahőmérséklet-érzékelővel, háttérvilágítású kijelzővel és érintőgombokkal.
Félig süllyesztett szerelésű, 15 mm-re kiáll a fal síkjából. 60 mm-es furattávolságú, kerek vagy szögletes szerelődobozokba szerelhető.
Funkciók:
Szobahőmérséklet kijelzése
Kívánt hőmérséklet beállítása 5–35 °C között
Hűtés / fűtés üzemmód kiválasztása
Ventilátorfokozat beállítása (min./közepes/max.)
230 V AC tápellátású. Mágnesszelep-kimenettel és vízhőmérséklet-érzékelő bemenettel rendelkezik.
AR és B0873 távvezérlő kártyákkal kombinálható.
B1135 – Falra szerelhető termosztátkészlet
Falra szerelhető termosztátkészlet az alábbi funkciókkal:
Kívánt hőmérséklet kiválasztása
Üzemmód kiválasztása
Ventilátorsebesség beállítása
A környezeti hőmérséklet-érzékelő a vezérlőbe van beépítve. LCD-kijelzővel rendelkezik.
Falra szerelhető, a szabványos 503-as szerelődoboz furattávolságával kompatibilis.
0–10 V-os csatlakozáshoz.
Kimenetek:
1 db EC 230 V-os, 0–10 V DC motorvezérlés
1 db BE/KI szelepvezérlés
1 db fűtőelem-vezérlés
1 db minimum vízhőmérséklet-érzékelő
B1136 – Wi-Fi-s, falra szerelhető érintőképernyős termosztátkészlet
Wi-Fi-kapcsolattal rendelkező, falra szerelhető termosztátkészlet.
Funkciók:
Kívánt hőmérséklet kiválasztása
Üzemmód kiválasztása
Ventilátorsebesség beállítása
Heti programozható időzítés, külön alkalmazáson keresztül
A környezeti hőmérséklet-érzékelő a vezérlőbe van beépítve. LCD-kijelzővel rendelkezik.
Falra szerelhető, a szabványos 503-as szerelődoboz furattávolságával kompatibilis. 0–10 V-os csatlakozáshoz.
Kimenetek:
1 db EC 230 V-os, 0–10 V DC motorvezérlés
1 db BE/KI szelepvezérlés
1 db fűtőelem-vezérlés
1 db minimum vízhőmérséklet-érzékelő
Elektromos kiegészítők
B0633 – Elektromos csatlakozókábel-hosszabbító, bal–jobb oldali csatlakozás megfordításához
Tápkábel- és motorérzékelő-kábel-hosszabbító olyan fan-coil készülékek telepítéséhez, amelyeknél a hidraulikus csatlakozás helyzete balról jobbra változik.
B0839 – Elektromos csatlakozókábel-hosszabbító, bal–jobb oldali csatlakozás megfordításához
Tápkábel- és motorérzékelő-kábel-hosszabbító olyan telepítésekhez, amelyeknél a hidraulikus csatlakozás helyzete balról jobbra változik.
B1146 – Kiegészítő elektromos fűtőbetét, 1000 W
1000 W teljesítményű kiegészítő elektromos fűtőbetét-készlet, 230 V / 1 fázis / 50 Hz tápellátással.
Gyárilag beállítható, kérésre. A 220-as méretű légcsatornás hidraulikus készülékekhez.
B1147 – Kiegészítő elektromos fűtőbetét, 1500 W
1500 W teljesítményű kiegészítő elektromos fűtőbetét-készlet, 230 V / 1 fázis / 50 Hz tápellátással.
Gyárilag beállítható, kérésre. A 320/420-as méretű légcsatornás hidraulikus készülékekhez.
B1148 – Kiegészítő elektromos fűtőbetét, 2000 W
2000 W teljesítményű kiegészítő elektromos fűtőbetét-készlet, 230 V / 1 fázis / 50 Hz tápellátással.
Gyárilag beállítható, kérésre. Az 520/620-as méretű légcsatornás hidraulikus készülékekhez.
B1149 – Kiegészítő elektromos fűtőbetét, 3000 W
3000 W teljesítményű kiegészítő elektromos fűtőbetét-készlet, 230 V / 1 fázis / 50 Hz tápellátással.
Gyárilag beállítható, kérésre. A 720/820-as méretű légcsatornás hidraulikus készülékekhez.
B1150 – Kiegészítő elektromos fűtőbetét, 3000 W
3000 W teljesítményű kiegészítő elektromos fűtőbetét-készlet, 230 V / 1 fázis / 50 Hz tápellátással.
Gyárilag beállítható, kérésre. Az 1020-as méretű légcsatornás hidraulikus készülékekhez.
B1151 – Kiegészítő elektromos fűtőbetét, 3000 W
3000 W teljesítményű kiegészítő elektromos fűtőbetét-készlet, 230 V / 1 fázis / 50 Hz tápellátással.
Gyárilag beállítható, kérésre. Az 1120/1220-as méretű légcsatornás hidraulikus készülékekhez.
B1137 – Vízhőmérséklet-érzékelő
Vízhőmérséklet-érzékelő készlet, amely biztosítja, hogy a ventilátor csak a kívánt vízhőmérséklet elérésekor induljon el.
Kondenzvíz-elvezető készletek
B0983 – Kondenzvíz-szivattyú készlet
Opcionális kondenzvíz-szivattyú készlet, amely olyan esetekben is megoldja a kondenzvíz elvezetését, amikor a megfelelő lejtés nem biztosítható a természetes gravitációs vízelvezetéshez.
B1142 – Kondenzvíz-szivattyú készlet függőleges telepítéshez
Opcionális kondenzvíz-szivattyú készlet, amely lehetővé teszi a kondenzvíz elvezetését akkor is, ha a természetes elvezetéshez szükséges lejtés nem biztosítható.
A készlet függőleges telepítéshez szükséges kiegészítő kondenzvízgyűjtő tálcát is tartalmaz.
B1143 – Kondenzvíz-szivattyú készlet vízszintes telepítéshez
Opcionális kondenzvíz-szivattyú készlet, amely olyan esetekben is megoldja a kondenzvíz elvezetését, amikor a megfelelő lejtés nem biztosítható.
Hidraulikai szerelvénykészletek
B0832 – Kétjáratú motoros szelep készlet, négyvezetékes működtetővel
A készlet tartalma:
Kétjáratú szelep termoelektromos működtetővel és végálláskapcsolóval.
Beszabályozó szelep (lockshield).
A motoros szelep a fan-coil hőleadását szabályozza a víz áramlásának elzárásával. A beszabályozó szelep a rendszer nyomásveszteségének és térfogatáramának beállítását teszi lehetővé.
Az SLR változat esetében kötelező, kivéve, ha háromjáratú szelepkészletet vagy termoelektromos fejekkel ellátott osztó-gyűjtőt alkalmaznak.
Megjegyzés: valamennyi készüléktípusnál, ha nem használnak falra szerelhető termosztátot, a megfelelő hűtési működés, valamint a másodlagos keringetőszivattyú vagy a hőtermelő BE/KI kapcsolása érdekében két- vagy háromjáratú szelepek alkalmazása ajánlott.
B0834 – Háromjáratú motoros szelep készlet, négyvezetékes működtetővel
A készlet tartalma:
Háromjáratú váltószelep termoelektromos működtetővel és végálláskapcsolóval.
Beszabályozó szelep.
Bypass ág.
A háromjáratú szelep a víz áramlásának szabályozásával vezérli a fan-coil hőleadását. A beszabályozó szelep a rendszer nyomásveszteségének kiegyenlítésére szolgál, a bypass pedig biztosítja a víz keringését a rendszerben.
A készlet a kétjáratú mágnesszelepes készlet alternatívája (az SLR változatnál a megfelelő szelepkészlet kötelező).
Megjegyzés: ha nem használnak falra szerelhető termosztátot, a megfelelő hűtési működéshez és a másodlagos keringetőszivattyú vagy hőtermelő BE/KI kapcsolásához két- vagy háromjáratú szelepek alkalmazása ajánlott.
B0205 – Kézi működtetésű kétjáratú szelep készlet
A készlet egy szelepből és egy beszabályozó szelepből áll.
A szelep lehetővé teszi a fan-coil kézi kizárását a rendszerből, a beszabályozó szelep pedig a rendszer nyomásveszteségének kiegyenlítését szolgálja.
Akkor alkalmazható, ha az osztó-gyűjtőre szerelt mágnesszelepeket a Bi2 vezérlőkészlet kezeli.
B0204 – Kézi kétjáratú szelep szigetelőkészlet
Megakadályozza a kondenzáció kialakulását hűtési üzem közben.
A termoelektromos hidraulikus szelepkészletek ezt a szigetelést már gyárilag tartalmazzák.
B0200 – 1/2 colos gázmenetes csatlakozóadapter-készlet
A Bi2 készülék 3/4 colos Eurokonus csatlakozását szabványos 1/2 colos gázmenetes csatlakozássá alakítja.
B0201 – 3/4 colos gázmenetes csatlakozóadapter-készlet
A Bi2 készülék 3/4 colos Eurokonus csatlakozását szabványos 3/4 colos gázmenetes csatlakozássá alakítja.
B0203 – 90°-os Eurokonus könyökcsatlakozó-készlet
Megkönnyíti a hidraulikus csatlakoztatást olyan esetekben, amikor a csövek a falból érkeznek.
B1140 – Kétjáratú motoros szelep készlet, négyvezetékes, vízszintes telepítéshez
Kétjáratú szelep termoelektromos működtetővel.
A szelep a víz áramlásának elzárásával szabályozza a készülék hőleadását.
A készlet vízszintes telepítéshez szükséges kiegészítő kondenzvízgyűjtő tálcával együtt kerül szállításra.
B1141 – Kétjáratú motoros szelep készlet, négyvezetékes, függőleges telepítéshez
Kétjáratú szelep termoelektromos működtetővel és végállás-mikrokapcsolóval.
A szelep a víz áramlásának elzárásával szabályozza a készülék hőleadását.
A készlet függőleges telepítéshez szükséges kiegészítő kondenzvízgyűjtő tálcával együtt kerül szállításra.
B1138 – Háromjáratú motoros szelep készlet, négyvezetékes, vízszintes telepítéshez
Háromjáratú szelep termoelektromos működtetővel és végállás-mikrokapcsolóval.
A szelep a víz áramlásának szabályozásával vezérli a készülék hőleadását.
A készlet vízszintes telepítéshez szükséges kiegészítő kondenzvízgyűjtő tálcával együtt kerül szállításra.
B1139 – Háromjáratú motoros szelep készlet, négyvezetékes, függőleges telepítéshez
Háromjáratú szelep termoelektromos működtetővel és végállás-mikrokapcsolóval.
A szelep a víz áramlásának szabályozásával vezérli a készülék hőleadását.
A készlet függőleges telepítéshez szükséges kiegészítő kondenzvízgyűjtő tálcával együtt kerül szállításra.
B1230 – Kétjáratú motoros szelep készlet, négyvezetékes
Kétjáratú szelep termoelektromos működtetővel és végállás-mikrokapcsolóval.
A szelep a víz áramlásának elzárásával szabályozza a készülék hőleadását.
B1229 – Háromjáratú motoros szelep készlet, négyvezetékes
Háromjáratú szelep termoelektromos működtetővel és végállás-mikrokapcsolóval.
A szelep a víz áramlásának szabályozásával vezérli a készülék hőleadását.
B1145 – Kiegészítő kondenzvízgyűjtő tálca, vízszintes kivitel
Vízszintes telepítéshez alkalmas kiegészítő kondenzvízgyűjtő tálca.
A B1140 és B1138 készletek alaptartozéka.
B1144 – Kiegészítő kondenzvízgyűjtő tálca, függőleges kivitel
Függőleges telepítéshez alkalmas kiegészítő kondenzvízgyűjtő tálca.
A B1141 és B1139 készletek alaptartozéka.
B1228 – Kiegészítő kondenzvízgyűjtő tálca készlet
Függőleges telepítéshez alkalmas kiegészítő kondenzvízgyűjtő tálca.
Esztétikai és burkolati kiegészítők
B0852 – Padlóra szerelhető tartókonzol-készlet
A fan-coil készülék padlóra történő rögzítéséhez és megtámasztásához szükséges tartókonzolok készlete.
Üveg előlapos készülékekhez vagy nem teherhordó falak esetén alkalmazható.
Egyben esztétikai kiegészítőként is funkcionál, fehér (RAL 9003) színben.
Nem kompatibilis a dekoratív takaróláb-készlettel.
B0938 – Padlóra szerelhető tartókonzol-készlet
A fan-coil készülék padlóra történő rögzítéséhez és megtámasztásához szükséges tartókonzolok készlete.
Üveg előlapos készülékekhez vagy nem teherhordó falak esetén alkalmazható.
Egyben esztétikai kiegészítőként is funkcionál, fehér (RAL 9003) színben.
Nem kompatibilis a dekoratív takaróláb-készlettel.
B0875 – Padlóra szerelhető tartókonzol-készlet
A fan-coil készülék padlóra történő rögzítéséhez és megtámasztásához szükséges tartókonzolok készlete.
A B0874 készlettel együtt használható.
A készülék mélységét 17 mm-rel növeli (hátsó burkolattal együtt 18 mm-rel).
B0853 – Dekoratív takaróláb-készlet
Két darab dekoratív lábat tartalmazó készlet Bi2 Air ultraslim készülékekhez.
A padlóból érkező csövek eltakarására szolgál.
Szín: fehér (RAL 9003).
B0874 – Dekoratív takaróláb-készlet

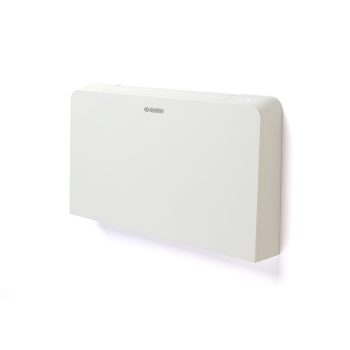

Két darab dekoratív lábat tartalmazó készlet Bi2 Air Slim készülékekhez.
A padlóból érkező csövek eltakarására szolgál.
Szín: fehér (RAL 9003).
B0937 – Dekoratív takaróláb-készlet

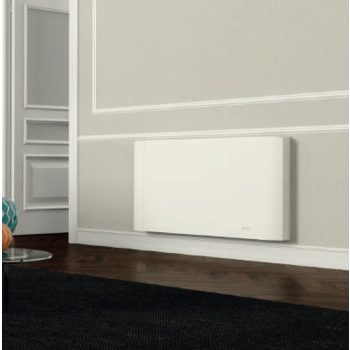

Két darab dekoratív lábat tartalmazó készlet Bi2 Smart készülékekhez.
A padlóból érkező csövek eltakarására szolgál.
Szín: fehér (RAL 9003).
B0982 – Mennyezeti dekoratív lábkészlet
Két darab dekoratív lábat tartalmazó készlet a falból érkező csövek eltakarására.
Kifejezetten mennyezeti telepítéshez tervezték, hogy a csövek számára rendelkezésre álló hely a lehető legnagyobb legyen.
Szín: fehér (RAL 9003).
B0847 – Hátsó burkolat, 200-as méret
Fehérre festett fémlemezből készült hátsó burkolat (RAL 9003), 200-as méretű, üveg előlapos készülékekhez.
B0848 – Hátsó burkolat, 400-as méret
Fehérre festett fémlemezből készült hátsó burkolat (RAL 9003), 400-as méretű, üveg előlapos készülékekhez.
B0849 – Hátsó burkolat, 600-as méret
Fehérre festett fémlemezből készült hátsó burkolat (RAL 9003), 600-as méretű, üveg előlapos készülékekhez.
B0850 – Hátsó burkolat, 800-as méret
Fehérre festett fémlemezből készült hátsó burkolat (RAL 9003), 800-as méretű, üveg előlapos készülékekhez.
B0876 – Hátsó burkolat, 1100-as és 1400-as méret
Fehérre festett fémlemezből készült hátsó burkolat (RAL 9003), 1100-as és 1400-as méretű, üveg előlapos készülékekhez.
B0877 – Hátsó burkolat, 1600-as méret
Fehérre festett fémlemezből készült hátsó burkolat (RAL 9003), 1600-as méretű, üveg előlapos készülékekhez.
B0520 – Mennyezeti szerelőkészlet kondenzvízgyűjtő tálcával, 200-as méret
Kondenzvízgyűjtő tálcát tartalmazó készlet 200-as méretű készülékek vízszintes telepítéséhez.
B0521 – Mennyezeti szerelőkészlet kondenzvízgyűjtő tálcával, 400-as méret
Kondenzvízgyűjtő tálcát tartalmazó készlet 400-as méretű készülékek vízszintes telepítéséhez.
B0522 – Mennyezeti szerelőkészlet kondenzvízgyűjtő tálcával, 600-as méret
Kondenzvízgyűjtő tálcát tartalmazó készlet 600-as méretű készülékek vízszintes telepítéséhez.
B0523 – Mennyezeti szerelőkészlet kondenzvízgyűjtő tálcával, 800-as méret
Kondenzvízgyűjtő tálcát tartalmazó készlet 800-as méretű készülékek vízszintes telepítéséhez.
B0878 – Mennyezeti szerelőkészlet kondenzvízgyűjtő tálcával, 1100-as és 1400-as méret
Kondenzvízgyűjtő tálcát tartalmazó készlet 1100-as és 1400-as méretű készülékek vízszintes telepítéséhez.
B0879 – Mennyezeti szerelőkészlet kondenzvízgyűjtő tálcával, 1600-as méret
Kondenzvízgyűjtő tálcát tartalmazó készlet 1600-as méretű készülékek vízszintes telepítéséhez.
B1227 – Dekoratív előlap
Dekoratív előlap, amely dobozos hidraulikus készülékek esetén kötelező.
A levegő kifúvására szolgáló nyílásokkal és kézzel állítható lamellákkal rendelkezik.
Süllyesztett beépítéshez szükséges keretek és takarólapok
B0568 – Süllyesztett beépítőkeret, 200-as méret
200-as méretű készülékek függőleges, falba süllyesztett beépítéséhez szükséges keret.
A záróburkolattal együtt kell alkalmazni.
B0569 – Süllyesztett beépítőkeret, 400-as méret
400-as méretű készülékek függőleges, falba süllyesztett beépítéséhez szükséges keret.
A záróburkolattal együtt kell alkalmazni.
B0570 – Süllyesztett beépítőkeret, 600-as méret
600-as méretű készülékek függőleges, falba süllyesztett beépítéséhez szükséges keret.
A záróburkolattal együtt kell alkalmazni.
B0571 – Süllyesztett beépítőkeret, 800-as méret
800-as méretű készülékek függőleges, falba süllyesztett beépítéséhez szükséges keret.
A záróburkolattal együtt kell alkalmazni.
B0894 – Süllyesztett beépítőkeret, 1100 / 1400 / 1600-as méret
1100-as, 1400-as és 1600-as méretű készülékek függőleges, falba süllyesztett beépítéséhez szükséges keret.
A záróburkolattal együtt kell alkalmazni.
B0950 – Sugárzó kivitelű dekoratív zárópanel, 200-as méret
200-as méretű készülékek függőleges, falba süllyesztett telepítéséhez szükséges dekoratív zárópanel.
Kötelező kiegészítő, amelyet a süllyesztett beépítőkerettel együtt kell alkalmazni.
Szín: fehér (RAL 9003).
B0951 – Sugárzó kivitelű dekoratív zárópanel, 400-as méret
400-as méretű készülékek függőleges, falba süllyesztett telepítéséhez szükséges dekoratív zárópanel.
Kötelező kiegészítő, amelyet a süllyesztett beépítőkerettel együtt kell alkalmazni.
Szín: fehér (RAL 9003).
B0952 – Sugárzó kivitelű dekoratív zárópanel, 600-as méret
600-as méretű készülékek függőleges, falba süllyesztett telepítéséhez szükséges dekoratív zárópanel.
Kötelező kiegészítő, amelyet a süllyesztett beépítőkerettel együtt kell alkalmazni.
Szín: fehér (RAL 9003).
B0953 – Sugárzó kivitelű dekoratív zárópanel, 800-as méret
800-as méretű készülékek függőleges, falba süllyesztett telepítéséhez szükséges dekoratív zárópanel.
Kötelező kiegészítő, amelyet a süllyesztett beépítőkerettel együtt kell alkalmazni.
Szín: fehér (RAL 9003).
B0954 – Sugárzó kivitelű dekoratív zárópanel, 1100 / 1400 / 1600-as méret
1100-as, 1400-as és 1600-as méretű készülékek függőleges, falba süllyesztett telepítéséhez szükséges dekoratív zárópanel.
Kötelező kiegészítő, amelyet a süllyesztett beépítőkerettel együtt kell alkalmazni.
Szín: fehér (RAL 9003).
B0955 – Dekoratív zárópanel, 200-as méret
200-as méretű készülékek függőleges, falba süllyesztett telepítéséhez szükséges dekoratív zárópanel.
A süllyesztett beépítőkerettel együtt kell alkalmazni.
Szín: fehér (RAL 9003).
B0956 – Dekoratív zárópanel, 400-as méret
400-as méretű készülékek függőleges, falba süllyesztett telepítéséhez szükséges dekoratív zárópanel.
A süllyesztett beépítőkerettel együtt kell alkalmazni.
Szín: fehér (RAL 9003).
B0957 – Dekoratív zárópanel, 600-as méret
600-as méretű készülékek függőleges, falba süllyesztett telepítéséhez szükséges dekoratív zárópanel.
A süllyesztett beépítőkerettel együtt kell alkalmazni.
Szín: fehér (RAL 9003).
B0958 – Dekoratív zárópanel, 800-as méret
800-as méretű készülékek függőleges, falba süllyesztett telepítéséhez szükséges dekoratív zárópanel.
A süllyesztett beépítőkerettel együtt kell alkalmazni.
Szín: fehér (RAL 9003).
B0959 – Dekoratív zárópanel, 1100 / 1400 / 1600-as méret
1100-as, 1400-as és 1600-as méretű készülékek függőleges, falba süllyesztett telepítéséhez szükséges dekoratív zárópanel.
A süllyesztett beépítőkerettel együtt kell alkalmazni.
Szín: fehér (RAL 9003).
Süllyesztett beépítéshez szükséges kiegészítők beépítőkeret nélkül
B0550 – Légbefúvó rács aerodinamikus lamellaprofillal, 200-as méret
200-as méretű készülékek álmennyezetbe történő süllyesztett beépítéséhez szükséges készlet.
B0551 – Légbefúvó rács aerodinamikus lamellaprofillal, 400-as méret
400-as méretű készülékek álmennyezetbe történő süllyesztett beépítéséhez szükséges készlet.
B0552 – Légbefúvó rács aerodinamikus lamellaprofillal, 600-as méret
600-as méretű készülékek álmennyezetbe történő süllyesztett beépítéséhez szükséges készlet.
B0553 – Légbefúvó rács aerodinamikus lamellaprofillal, 800-as méret
800-as méretű készülékek álmennyezetbe történő süllyesztett beépítéséhez szükséges készlet.
B0880 – Légbefúvó rács aerodinamikus lamellaprofillal, 1100 / 1400-as méret
1100-as és 1400-as méretű készülékek álmennyezetbe történő süllyesztett beépítéséhez szükséges készlet.
B0881 – Légbefúvó rács aerodinamikus lamellaprofillal, 1600-as méret
1600-as méretű készülékek álmennyezetbe történő süllyesztett beépítéséhez szükséges készlet.
B0559 – Levegőbeszívó rács aerodinamikus lamellaprofillal, 200-as méret
200-as méretű készülékek álmennyezetbe történő süllyesztett beépítéséhez szükséges készlet.
B0560 – Levegőbeszívó rács aerodinamikus lamellaprofillal, 400-as méret
400-as méretű készülékek álmennyezetbe történő süllyesztett beépítéséhez szükséges készlet.
B0561 – Levegőbeszívó rács aerodinamikus lamellaprofillal, 600-as méret
600-as méretű készülékek álmennyezetbe történő süllyesztett beépítéséhez szükséges készlet.
B0562 – Levegőbeszívó rács aerodinamikus lamellaprofillal, 800-as méret
800-as méretű készülékek álmennyezetbe történő süllyesztett beépítéséhez szükséges készlet.
B0882 – Levegőbeszívó rács aerodinamikus lamellaprofillal, 1100 / 1400-as méret
1100-as és 1400-as méretű készülékek álmennyezetbe történő süllyesztett beépítéséhez szükséges készlet.
B0883 – Levegőbeszívó rács aerodinamikus lamellaprofillal, 1600-as méret
1600-as méretű készülékek álmennyezetbe történő süllyesztett beépítéséhez szükséges készlet.
B0194 – Levegőbeszívó készlet, 200-as méret
200-as méretű készülékek álmennyezetbe vagy gipszkarton szerelőnyílásba történő süllyesztett beépítéséhez.
Nem kompatibilis a süllyesztett beépítőkerettel.
A levegőbeszívó rácstól a fan-coil készülékig vezeti a beszívott levegőt.
B0195 – Levegőbeszívó készlet, 400-as méret
400-as méretű készülékek álmennyezetbe vagy gipszkarton szerelőnyílásba történő süllyesztett beépítéséhez.
Nem kompatibilis a süllyesztett beépítőkerettel.
A levegőbeszívó rácstól a fan-coil készülékig vezeti a beszívott levegőt.
B0196 – Levegőbeszívó készlet, 600-as méret
600-as méretű készülékek álmennyezetbe vagy gipszkarton szerelőnyílásba történő süllyesztett beépítéséhez.
Nem kompatibilis a süllyesztett beépítőkerettel.
A levegőbeszívó rácstól a fan-coil készülékig vezeti a beszívott levegőt.
B0197 – Levegőbeszívó készlet, 800-as méret
800-as méretű készülékek álmennyezetbe vagy gipszkarton szerelőnyílásba történő süllyesztett beépítéséhez.
Nem kompatibilis a süllyesztett beépítőkerettel.
A levegőbeszívó rácstól a fan-coil készülékig vezeti a beszívott levegőt.
B0888 – Levegőbeszívó készlet, 1100 / 1400-as méret
1100-as és 1400-as méretű készülékek álmennyezetbe vagy gipszkarton szerelőnyílásba történő süllyesztett beépítéséhez.
Nem kompatibilis a süllyesztett beépítőkerettel.
A levegőbeszívó rácstól a fan-coil készülékig vezeti a beszívott levegőt.
B0889 – Levegőbeszívó készlet, 1600-as méret
1600-as méretű készülékek álmennyezetbe vagy gipszkarton szerelőnyílásba történő süllyesztett beépítéséhez.
Nem kompatibilis a süllyesztett beépítőkerettel.
A levegőbeszívó rácstól a fan-coil készülékig vezeti a beszívott levegőt.
B0160 – Teleszkópos felső légbefúvó plénum, 200-as méret
200-as méretű készülékekhez.
Nem kompatibilis a süllyesztett beépítőkerettel.
A fan-coil készüléktől a légbefúvó rácsig vezeti a levegőt.
B0161 – Teleszkópos felső légbefúvó plénum, 400-as méret
400-as méretű készülékekhez.
Nem kompatibilis a süllyesztett beépítőkerettel.
A fan-coil készüléktől a légbefúvó rácsig vezeti a levegőt.
B0162 – Teleszkópos felső légbefúvó plénum, 600-as méret
600-as méretű készülékekhez.
Nem kompatibilis a süllyesztett beépítőkerettel.
A fan-coil készüléktől a légbefúvó rácsig vezeti a levegőt.
B0163 – Teleszkópos felső légbefúvó plénum, 800-as méret
800-as méretű készülékekhez.
Nem kompatibilis a süllyesztett beépítőkerettel.
A fan-coil készüléktől a légbefúvó rácsig vezeti a levegőt.
B0890 – Teleszkópos felső légbefúvó plénum, 1100 / 1400-as méret
1100-as és 1400-as méretű készülékekhez.
Nem kompatibilis a süllyesztett beépítőkerettel.
A fan-coil készüléktől a légbefúvó rácsig vezeti a levegőt.
B0891 – Teleszkópos felső légbefúvó plénum, 1600-as méret
1600-as méretű készülékekhez.
Nem kompatibilis a süllyesztett beépítőkerettel.
A fan-coil készüléktől a légbefúvó rácsig vezeti a levegőt.
B0165 – Szigetelt, 90°-os légbefúvó plénum, 200-as méret
200-as méretű készülékekhez.
Nem kompatibilis a süllyesztett beépítőkerettel.
A fan-coil készüléktől a légbefúvó rácsig vezeti a levegőt.
B0166 – Szigetelt, 90°-os légbefúvó plénum, 400-as méret
400-as méretű készülékekhez.
Nem kompatibilis a süllyesztett beépítőkerettel.
A fan-coil készüléktől a légbefúvó rácsig vezeti a levegőt.
B0167 – Szigetelt, 90°-os légbefúvó plénum, 600-as méret
600-as méretű készülékekhez.
Nem kompatibilis a süllyesztett beépítőkerettel.
A fan-coil készüléktől a légbefúvó rácsig vezeti a levegőt.
B0168 – Szigetelt, 90°-os légbefúvó plénum, 800-as méret
800-as méretű készülékekhez.
Nem kompatibilis a süllyesztett beépítőkerettel.
A fan-coil készüléktől a légbefúvó rácsig vezeti a levegőt.
B0892 – Szigetelt, 90°-os légbefúvó plénum, 1100 / 1400-as méret
1100-as és 1400-as méretű készülékekhez.
Nem kompatibilis a süllyesztett beépítőkerettel.
A fan-coil készüléktől a légbefúvó rácsig vezeti a levegőt.
B0893 – Szigetelt, 90°-os légbefúvó plénum, 1600-as méret
1600-as méretű készülékekhez.
Nem kompatibilis a süllyesztett beépítőkerettel.
A fan-coil készüléktől a légbefúvó rácsig vezeti a levegőt.
Légcsatorna-csatlakozó készletek
B1152 – Szigetelt légbefúvó plénumkészlet, 1 db kör keresztmetszetű csatlakozással
Szigetelt légbefúvó plénum 1 db Ø 200/180/160 mm-es kör keresztmetszetű csatlakozással, 220-as méretű készülékekhez.
B1153 – Szigetelt légbefúvó plénumkészlet, 2 db kör keresztmetszetű csatlakozással
Szigetelt légbefúvó plénum 1 db Ø 200/180/160 mm-es kör keresztmetszetű csatlakozással, 320-as és 340-es méretű készülékekhez.
B1154 – Szigetelt légbefúvó plénumkészlet, 2 db kör keresztmetszetű csatlakozással
Szigetelt légbefúvó plénum 1 db Ø 200/180/160 mm-es kör keresztmetszetű csatlakozással, 520-as és 620-as méretű készülékekhez.
B1155 – Szigetelt légbefúvó plénumkészlet, 3 db kör keresztmetszetű csatlakozással
Szigetelt légbefúvó plénum 1 db Ø 200/180/160 mm-es kör keresztmetszetű csatlakozással, 720-as és 820-as méretű készülékekhez.
B1156 – Szigetelt légbefúvó plénumkészlet, 4 db kör keresztmetszetű csatlakozással
Szigetelt légbefúvó plénum 1 db Ø 200/180/160 mm-es kör keresztmetszetű csatlakozással, 1020-as méretű készülékekhez.
B1157 – Szigetelt légbefúvó plénumkészlet, 4 db kör keresztmetszetű csatlakozással
Szigetelt légbefúvó plénum 1 db Ø 200/180/160 mm-es kör keresztmetszetű csatlakozással, 1120-as és 1220-as méretű készülékekhez.
B1158 – Levegőelszívó plénumkészlet, 1 db kör keresztmetszetű csatlakozással
Szigetelés nélküli levegőbeszívó plénum 1 db Ø 200/180/160 mm-es kör keresztmetszetű csatlakozással, 220-as méretű készülékekhez.
B1159 – Levegőelszívó plénumkészlet, 2 db kör keresztmetszetű csatlakozással
Szigetelés nélküli levegőbeszívó plénum 1 db Ø 200/180/160 mm-es kör keresztmetszetű csatlakozással, 320-as és 420-as méretű készülékekhez.
B1160 – Levegőelszívó plénumkészlet, 2 db kör keresztmetszetű csatlakozással
Szigetelés nélküli levegőbeszívó plénum 1 db Ø 200/180/160 mm-es kör keresztmetszetű csatlakozással, 520-as és 620-as méretű készülékekhez.
B1161 – Levegőelszívó plénumkészlet, 3 db kör keresztmetszetű csatlakozással
Szigetelés nélküli levegőbeszívó plénum 1 db Ø 200/180/160 mm-es kör keresztmetszetű csatlakozással, 720-as és 820-as méretű készülékekhez.
B1162 – Levegőelszívó plénumkészlet, 4 db kör keresztmetszetű csatlakozással
Szigetelés nélküli levegőbeszívó plénum 1 db Ø 200/180/160 mm-es kör keresztmetszetű csatlakozással, 1020-as méretű készülékekhez.
B1163 – Levegőelszívó plénumkészlet, 4 db kör keresztmetszetű csatlakozással
Szigetelés nélküli levegőbeszívó plénum 1 db Ø 200/180/160 mm-es kör keresztmetszetű csatlakozással, 1120-as és 1220-as méretű készülékekhez.
Egyenes légbefúvó és levegőelszívó plénumok
B1164 – Egyenes, szigetelt légbefúvó plénumkészlet
220-as méretű készülékekhez.
B1165 – Egyenes, szigetelt légbefúvó plénumkészlet
320-as és 420-as méretű készülékekhez.
B1166 – Egyenes, szigetelt légbefúvó plénumkészlet
520-as és 620-as méretű készülékekhez.
B1167 – Egyenes, szigetelt légbefúvó plénumkészlet
720-as és 820-as méretű készülékekhez.
B1168 – Egyenes, szigetelt légbefúvó plénumkészlet
1020-as méretű készülékekhez.
B1169 – Egyenes, szigetelt légbefúvó plénumkészlet
1120-as és 1220-as méretű készülékekhez.
B1170 – Egyenes levegőelszívó plénumkészlet
220-as méretű készülékekhez.
B1171 – Egyenes levegőelszívó plénumkészlet
320-as és 420-as méretű készülékekhez.
B1172 – Egyenes levegőelszívó plénumkészlet
520-as és 620-as méretű készülékekhez.
B1173 – Egyenes levegőelszívó plénumkészlet
720-as és 820-as méretű készülékekhez.
B1174 – Egyenes levegőelszívó plénumkészlet
1020-as méretű készülékekhez.
B1175 – Egyenes levegőelszívó plénumkészlet
1120-as és 1220-as méretű készülékekhez.
90°-os légbefúvó és levegőelszívó plénumok
B1176 – 90°-os, szigetelt légbefúvó plénumkészlet
220-as méretű készülékekhez.
B1177 – 90°-os, szigetelt légbefúvó plénumkészlet
320-as és 420-as méretű készülékekhez.
B1178 – 90°-os, szigetelt légbefúvó plénumkészlet
520-as és 620-as méretű készülékekhez.
B1179 – 90°-os, szigetelt légbefúvó plénumkészlet
720-as és 820-as méretű készülékekhez.
B1180 – 90°-os, szigetelt légbefúvó plénumkészlet
1020-as méretű készülékekhez.
B1181 – 90°-os, szigetelt légbefúvó plénumkészlet
1120-as és 1220-as méretű készülékekhez.
B1182 – 90°-os levegőelszívó plénumkészlet
220-as méretű készülékekhez.
B1183 – 90°-os levegőelszívó plénumkészlet
320-as és 420-as méretű készülékekhez.
B1184 – 90°-os levegőelszívó plénumkészlet
520-as és 620-as méretű készülékekhez.
B1185 – 90°-os levegőelszívó plénumkészlet
720-as és 820-as méretű készülékekhez.
B1186 – 90°-os levegőelszívó plénumkészlet
1020-as méretű készülékekhez.
B1187 – 90°-os levegőelszívó plénumkészlet
1120-as és 1220-as méretű készülékekhez.
Teleszkópos hosszabbító készletek
Mindegyik készlet 0–100 mm között állítható teleszkópos hosszabbítást biztosít. Egyenes és 90°-os légbefúvó, illetve levegőelszívó plénumok csatlakoztatására szolgál.
Kör keresztmetszetű csatlakozással rendelkező plénumokhoz nem használható.
B1188 – 0–100 mm-es teleszkópos hosszabbító készlet
220-as méretű készülékekhez.
B1189 – 0–100 mm-es teleszkópos hosszabbító készlet
320-as és 420-as méretű készülékekhez.
B1190 – 0–100 mm-es teleszkópos hosszabbító készlet
520-as és 620-as méretű készülékekhez.
B1191 – 0–100 mm-es teleszkópos hosszabbító készlet
720-as és 820-as méretű készülékekhez.
B1192 – 0–100 mm-es teleszkópos hosszabbító készlet
1020-as méretű készülékekhez.
B1193 – 0–100 mm-es teleszkópos hosszabbító készlet
1120-as és 1220-as méretű készülékekhez.
Légbefúvó rácsok
Mindegyik készlet fehér (RAL 9003) színű légbefúvó rácsot tartalmaz, rögzített lamellák nélküli ABS kivitelben.
B1194 – Légbefúvó rács készlet
220-as méretű készülékekhez.
B1195 – Légbefúvó rács készlet
320-as és 420-as méretű készülékekhez.
B1196 – Légbefúvó rács készlet
520-as és 620-as méretű készülékekhez.
B1197 – Légbefúvó rács készlet
720-as és 820-as méretű készülékekhez.
B1198 – Légbefúvó rács készlet
1020-as méretű készülékekhez.
B1199 – Légbefúvó rács készlet
1120-as és 1220-as méretű készülékekhez.
Levegőbeszívó rácsok
Mindegyik készlet fehér (RAL 9003) színű levegőbeszívó rácsot tartalmaz, rögzített lamellákkal ellátott ABS szűrővel.
B1200 – Levegőbeszívó rács készlet
220-as méretű készülékekhez.
B1201 – Levegőbeszívó rács készlet
320-as és 420-as méretű készülékekhez.
B1202 – Levegőbeszívó rács készlet
520-as és 620-as méretű készülékekhez.
B1203 – Levegőbeszívó rács készlet
720-as és 820-as méretű készülékekhez.
B1204 – Levegőbeszívó rács készlet
1020-as méretű készülékekhez.
B1205 – Levegőbeszívó rács készlet
1120-as és 1220-as méretű készülékekhez.
Vezeték nélküli vezérlés – OS Smart System
Az Olimpia Splendid Bi2 készülékek okostelefonról és táblagépről, otthonról és távolról egyaránt vezérelhetők.
A különböző modellek esetében a vezeték nélküli kapcsolat:B1130 vezeték nélküli készlettel;
vagy B1237 vezeték nélküli készlettel és B1236 programozható termosztáttal integrálható.
Kivételt képeznek a Bi2 Ducted és Bi2 Cassette modellek, amelyeknél a vezeték nélküli kapcsolat nem érhető el.
OS Smart System alkalmazás
Az alkalmazással egy vagy több, az otthonban telepített készülék kezelhető.
Elérhető funkciók:Szobahőmérséklet megjelenítése.
Hűtési üzemmód beállítása.
Fűtési üzemmód beállítása.
Párátlanítási üzemmód beállítása.
Szellőztetési üzemmód beállítása.
Be- és kikapcsolási időzítések programozása.
A speciális vezérlési funkciókról további információ az alkalmazás kézikönyvében található, amely az Olimpiasplendid.it weboldalról tölthető le.
Fontos megjegyzés a katalógushoz
A dokumentum utolsó oldalán az Airzone vezérlőrendszerekkel való kompatibilitás is szerepel:Aidoo Pro Modbus: A Bi2 Air, Bi2 Naked, Bi2 Wall és Bi2 Smart készülékek integrálhatók a gyakori épületautomatizálási és BMS-rendszerekbe. A fő funkciók okostelefonról és Airzone termosztátokkal is vezérelhetők.
Easyzone: A Bi2 Ducted légcsatornás készülékekhez használható motoros légelosztó plénum, amely lehetővé teszi a helyiségenkénti zónaszabályozást.
Airzone Cloud: A rendszer fali vezérlőn vagy alkalmazáson keresztül kezelhető.
AirQ Sensor: A beltéri levegő minőségét is méri, és a rendszer elemeinek vezérlésével segíti annak javítását.
